Kada se radi o radu elektroničkih uređaja u okruženjima s visokim temperaturama, izbor induktora filtera je ključan. Kao dobavljač induktora filtera, iz prve sam ruke svjedočio izazovima s kojima se inženjeri i dizajneri suočavaju pri donošenju pravog odabira. U ovom blogu podijelit ću neke uvide o tome kako odabrati induktor filtera za okruženje visoke temperature.
Razumijevanje utjecaja visokih temperatura na induktore filtera
Visoke temperature mogu imati nekoliko štetnih učinaka na induktore filtera. Prvo i najvažnije, električna svojstva induktora mogu se promijeniti. Vrijednost induktiviteta može varirati, što može značajno utjecati na performanse kruga za filtriranje. Na primjer, mala promjena induktiviteta može dovesti do pomaka u graničnoj frekvenciji niskopropusnog ili visokopropusnog filtra, smanjujući njegovu sposobnost blokiranja neželjenih frekvencija.
Drugo, visoke temperature mogu uzrokovati povećanje otpora namota induktora. To je zbog pozitivnog temperaturnog koeficijenta materijala vodiča. Kako otpor raste, rasipanje snage u induktoru se također povećava, što dovodi do daljnjeg zagrijavanja. Ovaj učinak samozagrijavanja može stvoriti začarani krug, potencijalno uzrokujući pregrijavanje i kvar induktora.
Konačno, mehanička svojstva induktora mogu biti ugrožena pri visokim temperaturama. Izolacijski materijali korišteni u namotaju mogu se degradirati, povećavajući rizik od kratkih spojeva. Materijal jezgre također može doživjeti toplinsko širenje, što može dovesti do mehaničkog naprezanja i na kraju oštetiti induktor.
Ključna razmatranja za odabir induktora filtera u visokotemperaturnom okruženju
1. Materijal jezgre
Materijal jezgre filtarskog induktora igra ključnu ulogu u njegovoj izvedbi na visokim temperaturama. Različiti materijali jezgre imaju različite temperaturne karakteristike.
- Feritne jezgre: Ferit je popularan izbor za induktore filtera zbog svoje visoke magnetske propusnosti. Međutim, feritne jezgre imaju relativno nisku Curiejevu temperaturu, iznad koje se magnetska svojstva brzo pogoršavaju. Za primjenu pri visokim temperaturama dostupni su posebni feritni materijali za visoke temperature. Ovi feriti su dizajnirani da zadrže svoja magnetska svojstva do viših temperatura, obično u rasponu od 120 - 150°C ili čak i više.
- Željezne jezgre u prahu: Željezne jezgre u prahu poznate su po svojoj izvrsnoj temperaturnoj stabilnosti. Imaju relativno ravnu krivulju induktivitet - temperatura, što znači da se vrijednost induktiviteta vrlo malo mijenja s temperaturom. Željezne jezgre u prahu također mogu podnijeti visoke gustoće struje bez značajnog zasićenja, što ih čini prikladnim za aplikacije velike snage u okruženjima visoke temperature.

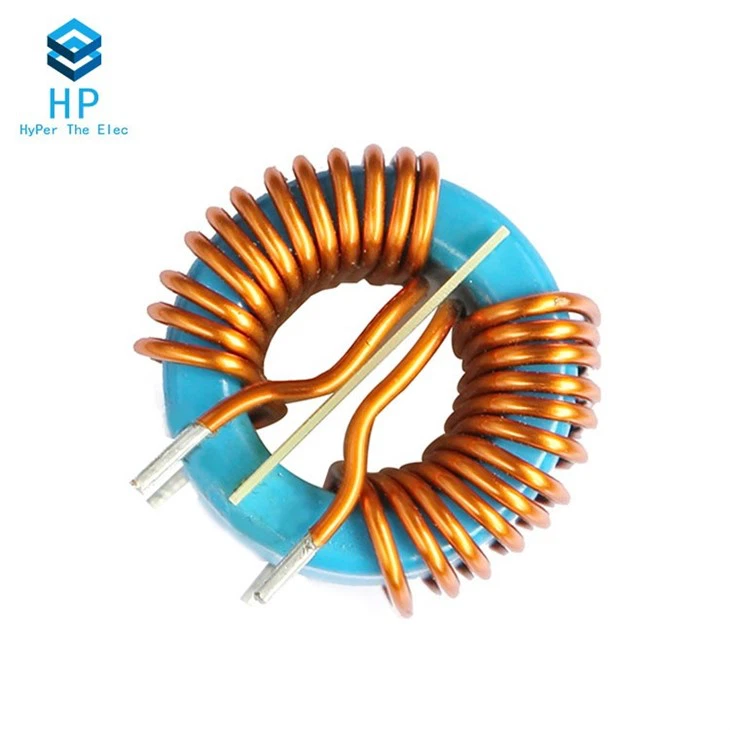

- Toroidalni induktori:Toroidalni induktoričesto koriste visokokvalitetne materijale jezgre. Toroidni oblik pruža učinkovitiji magnetski put, smanjujući elektromagnetske smetnje (EMI). Neki toroidalni induktori posebno su dizajnirani za korištenje na visokim temperaturama, s materijalima jezgre koji mogu izdržati ekstremnu toplinu.
2. Materijal namota
Važan je i izbor materijala za namatanje. Bakar je najčešće korišteni materijal za namotaje induktora zbog svoje niske otpornosti. Međutim, u okolini s visokom temperaturom, bakar može oksidirati, što povećava njegovu otpornost. Kako bi se to ublažilo, bakreni namotaji mogu biti obloženi zaštitnim slojem, poput kositra ili srebra.
Aluminij je još jedna opcija za materijal za namatanje. Ima nižu gustoću od bakra, što može rezultirati lakšim induktorom. Aluminij također ima veću otpornost od bakra, ali može biti isplativa alternativa u nekim primjenama. Osim toga, aluminij je otporniji na oksidaciju pri visokim temperaturama u usporedbi s bakrom.
3. Upravljanje toplinom
Ispravno upravljanje toplinom ključno je za pouzdan rad induktora filtera u okruženju visoke temperature. Postoji nekoliko načina za poboljšanje upravljanja toplinom:
- Hladnjaci: Dodavanje hladnjaka induktoru može pomoći u učinkovitijem odvođenju topline. Hladnjaci su obično izrađeni od materijala visoke toplinske vodljivosti, kao što je aluminij. Oni povećavaju površinu induktora, omogućujući toplini lakši prijenos u okolinu.
- Ventilacija: Osiguravanje odgovarajuće ventilacije oko induktora također može pomoći u smanjenju njegove temperature. To se može postići projektiranjem kućišta s ventilacijskim otvorima ili korištenjem ventilatora za cirkulaciju zraka.
- Toplinska otpornost: Prilikom odabira induktora filtera, važno je uzeti u obzir njegov toplinski otpor. Niži toplinski otpor znači da induktor može učinkovitije prenositi toplinu u okolinu, smanjujući svoju radnu temperaturu.
4. Induktivnost i nazivna struja
Vrijednost induktiviteta i nazivna struja induktora filtra moraju se pažljivo odabrati na temelju zahtjeva strujnog kruga. U okolini s visokom temperaturom, performanse induktora mogu se pogoršati, stoga je preporučljivo odabrati induktor s malo većim induktivitetom i nazivnom strujom od nominalnih zahtjeva. To osigurava sigurnosnu granicu i jamči da induktor može pouzdano raditi čak i pod nepovoljnim uvjetima.
Vrste filtarskih induktora prikladnih za okruženja s visokim temperaturama
1.Induktor filtera
Induktori filtera dizajnirani su za filtriranje neželjenih frekvencija u krugu. Mogu se koristiti u različitim aplikacijama, kao što su napajanja, audio sustavi i komunikacijski uređaji. Prilikom odabira filterskog induktora za visokotemperaturno okruženje, važno je odabrati onaj s visokotemperaturnim nazivnim jezgrom i materijalima za namote.
2.Zavojnica induktora
Zavojnice su jednostavnog dizajna i često se koriste u aplikacijama male snage. Mogu se izraditi s različitim materijalima jezgre, kao što su ferit ili željezo u prahu. Za primjenu pri visokim temperaturama treba odabrati zavojnice s jezgrom i materijalima za namote otporne na visoke temperature.
Testiranje i validacija
Prije dovršetka odabira filterskog induktora za visokotemperaturno okruženje, važno je provesti ispitivanje i validaciju. To može uključivati izlaganje induktora uvjetima visoke temperature u laboratorijskom okruženju i praćenje njegove izvedbe. Parametre kao što su induktivitet, otpor i porast temperature treba izmjeriti i usporediti sa specifikacijama.
Također je preporučljivo provesti dugoročna ispitivanja pouzdanosti kako bi se osiguralo da induktor može izdržati kontinuirani rad na visokim temperaturama bez degradacije. To može pomoći u ranom prepoznavanju potencijalnih problema i omogućiti prilagodbe dizajna ili odabir induktora.
Zaključak
Odabir pravog filterskog induktora za visokotemperaturno okruženje je složen, ali kritičan zadatak. Uzimajući u obzir čimbenike kao što su materijal jezgre, materijal namota, upravljanje toplinom, induktivnost i nazivna struja, inženjeri i dizajneri mogu odabrati induktor koji će pouzdano raditi u izazovnim uvjetima.
Kao dobavljač induktora filtera, imamo široku paletu proizvoda koji su posebno dizajnirani za primjene na visokim temperaturama. Naš tim stručnjaka može vam pružiti tehničku podršku i smjernice kako bi vam pomogli da napravite najbolji izbor za svoj projekt. Ako ste zainteresirani saznati više o našim filtarskim induktorima ili imate posebne zahtjeve za svoju visokotemperaturnu primjenu, pozivamo vas da nas kontaktirate radi detaljne rasprave i pregovora o nabavi.
Reference
- "Magnetske komponente za energetsku elektroniku" Neda Mohana
- "Visokotemperaturna elektronika: dizajn i primjena" Davida A. Witzkea
