Kao pouzdan dobavljač AC solenoidnih zavojnica, razumijem kritičnu važnost optimizacije hlađenja ovih komponenti. AC solenoidne zavojnice naširoko se koriste u raznim industrijskim primjenama, od automobilskih sustava do proizvodne opreme. Učinkovito hlađenje ne samo da proširuje vijek trajanja zavojnice, već i povećava njegovu performanse i pouzdanost. U ovom postu na blogu podijelit ću neke vrijedne uvide o tome kako optimizirati hlađenje AC solenoidne zavojnice.
Razumijevanje stvaranja topline u AC solenoidnim zavojnicama
Prije nego što uđete u optimizaciju hlađenja, ključno je razumjeti kako se toplina generira u AC solenoidnim zavojnicama. Kad izmjenična struja prođe kroz zavojnicu, ona stvara magnetsko polje. Električni otpor žice zavojnice uzrokuje rasipanje snage u obliku topline, slijedeći Jouleov zakon (p = i^{2} r), gdje je (p) snaga raspršena kao toplina, (i) je struja koja teče kroz zavojnicu, a (r) je otpor zavojnice.
Uz to, gubici histereze i gubici vrtložne struje u osnovnom materijalu solenoida također doprinose stvaranju topline. Gubici histereze javljaju se zbog ponovljene magnetizacije i demagnetizacije jezgrenog materijala, dok gubici vrtložne struje uzrokuju cirkulacijskim strujama induciranim u jezgri.
Važnost hlađenja u AC solenoidnim zavojnicama
Prekomjerna toplina može imati štetne učinke na performanse i životni vijek zavojnice AC solenoida. Visoke temperature mogu uzrokovati da se izolacija žice zavojnice degradira, što dovodi do kratkih krugova i električnih kvarova. Također može smanjiti magnetska svojstva jezgrenog materijala, što rezultira smanjenjem izlaza solenoidne sile. Nadalje, pregrijavanje može povećati otpor žice zavojnice, što zauzvrat dovodi do veće potrošnje energije i daljnjeg stvaranja topline, stvarajući začarani ciklus.
Metode hlađenja za AC solenoidne zavojnice
Hlađenje prirodnog konvekcije
Prirodna konvekcija je najjednostavnija i najučinkovitija - učinkovita metoda hlađenja za AC solenoidne zavojnice. Oslanja se na prirodno kretanje zraka oko zavojnice kako bi se prebacila toplina. Toplina iz zavojnice zagrijava okolni zrak, uzrokujući da se diže i zamijeni hladnijim zrakom. Da bi se poboljšalo prirodno konvekcijsko hlađenje, zavojnicu treba ugraditi u otvoreno područje s dovoljno zazora oko njega. Izbjegavajte zatvoriti zavojnicu u tijesnom prostoru, jer to može ograničiti protok zraka.
Na primjer, ako se AC solenoidna zavojnica koristi na upravljačkoj ploči, osigurajte da na ploči postoje odgovarajuće ventilacijske rupe kako bi se omogućilo slobodno kretanje zraka. Orijentacija zavojnice također je bitna; Postavljanje zavojnice okomito može poboljšati prirodnu konvekciju, jer se vrući zrak lakše diže.
Prisilno hlađenje zraka
Kad je prirodno konvekcijsko hlađenje nedovoljno, može se upotrijebiti prisilno hlađenje zraka. Ova metoda koristi ventilatore za puhanje zraka preko zavojnice, povećavajući brzinu prijenosa topline. Hlađenje prisilnog zraka može značajno smanjiti radnu temperaturu zavojnice.
Postoje dvije vrste hlađenja prisilnog zraka: aksijalni ventilatori i centrifugalni ventilatori. Aksijalni ventilatori prikladni su za primjene u kojima je potrebno premjestiti veliku količinu zraka pod relativno niskim tlakom. Obično se koriste za hlađenje solenoidnih zavojnica velikih skala. S druge strane, centrifugalni ventilatori mogu generirati veće pritiske i prikladniji su za aplikacije u kojima je protok zraka potrebno usmjeriti kroz uski prostor ili kanal.
Kada koristite hlađenje prisilnog zraka, važno je osigurati da unos zraka bude čist i bez prašine i krhotina. Prljavi zračni filter ili unos mogu umanjiti učinkovitost ventilatora i čak mogu uzrokovati pregrijavanje.
Tekuće hlađenje
Tečno hlađenje je naprednija i učinkovitija metoda hlađenja za AC solenoidne zavojnice. Uključuje cirkuliranje rashladne tekućine, poput vode ili smjese za rashladno sredstvo, oko zavojnice da bi se apsorbirala i oduzela toplina. Tečno hlađenje može osigurati mnogo veću brzinu prijenosa topline u odnosu na hlađenje zraka.
Postoje dvije glavne vrste sustava za hlađenje tekućine: izravno tekuće hlađenje i neizravno hlađenje tekućine. U izravnom tekućem hlađenju, rashladno sredstvo dolazi u izravan kontakt s zavojnicom. Ova metoda nudi najveću učinkovitost hlađenja, ali zahtijeva pažljiv odabir rashladne tekućine kako bi se spriječila korozija i električni kratki krugovi. Neizravno tekuće hlađenje koristi izmjenjivač topline za prijenos topline iz zavojnice u rashladno sredstvo. Ova je metoda sigurnija i prikladnija za aplikacije gdje izravan kontakt između rashladne tekućine i zavojnice nije poželjan.
Topline sudone
Broadni sudoper su pasivni uređaji za hlađenje koji se mogu pričvrstiti na AC solenoidnu zavojnicu kako bi se povećala njegova površina za rasipanje topline. Obično su izrađeni od materijala s visokom toplinskom vodljivošću, poput aluminija ili bakra. Hladnjaci djeluju apsorbirajući toplinu iz zavojnice i zračeći je u okolni zrak.
Postoje različite vrste hladnjaka, uključujući fino hladnjake i pin - toplotne sudopere. Findani hladnjaci imaju niz peraja koje povećavaju površinu dostupnu za prijenos topline. PIN - toplotni sudoperi od pera sastoje se od niza igara koje pružaju još veću površinu. Prilikom odabira hladnjaka, razmotrite veličinu i snagu solenoidne zavojnice, kao i raspoloživi prostor za ugradnju.
Razmatranja dizajna za optimizaciju hlađenja
Osim odabira odgovarajuće metode hlađenja, i sam dizajn AC solenoidne zavojnice također može imati značajan utjecaj na njegove performanse hlađenja.
Geometrija zavojnice
Geometrija zavojnice utječe na njegovo rasipanje topline. Zavojnica s većom površinom učinkovitije će raspršiti toplinu. Na primjer, ravna zavojnica može imati veću površinu u odnosu na čvrsto ranu cilindričnu zavojnicu istog volumena. Međutim, rana rana može imati i veći otpor, koji je potrebno uravnotežiti s prednostima hlađenja.
Izbor osnovnog materijala
Jezgra materijala solenoidne zavojnice također može utjecati na njegovo stvaranje i rasipanje topline. Neki osnovni materijali imaju nižu histerezu i gubitke vrtložne struje, što znači da se generira manje topline. Na primjer, laminirane jezgre izrađene od tankih listova magnetskog materijala mogu smanjiti gubitke vrtložne struje u usporedbi s čvrstim jezgrama.
Izolacijski materijal
Izolacijski materijal koji se koristi u zavojnici trebao bi imati dobru toplinsku vodljivost kao i svojstva električne izolacije. Izolacija visoke toplinske vodljivosti može pomoći u efikasnije prenošenje topline iz žice zavojnice u okolno okruženje.
Nadgledanje i održavanje rashladnih sustava
Jednom kada je postavljen sustav hlađenja, važno je redovito nadzirati i održavati. Za zrak - hlađeni sustavi provjerite je li ventilatore pravilan rad i redovito očistite filtre zraka. Za hlađene sustave, pratite razinu i temperaturu rashladne tekućine i provjerite ima li curenja u linijama rashladne tekućine.
Redovito mjerite temperaturu AC solenoidne zavojnice pomoću senzora temperature. To može pomoći otkriti bilo kakve nenormalne temperature rano, omogućujući pravovremeno održavanje ili podešavanje rashladnog sustava.
Zaključak
Optimiziranje hlađenja AC solenoidne zavojnice ključno je za njegovu izvedbu, pouzdanost i životni vijek. Razumijevanjem mehanizama za stvaranje topline, odabirom odgovarajuće metode hlađenja i razmatranjem faktora dizajna, možete osigurati da vaša AC solenoidna zavojnica djeluje na optimalnoj temperaturi.

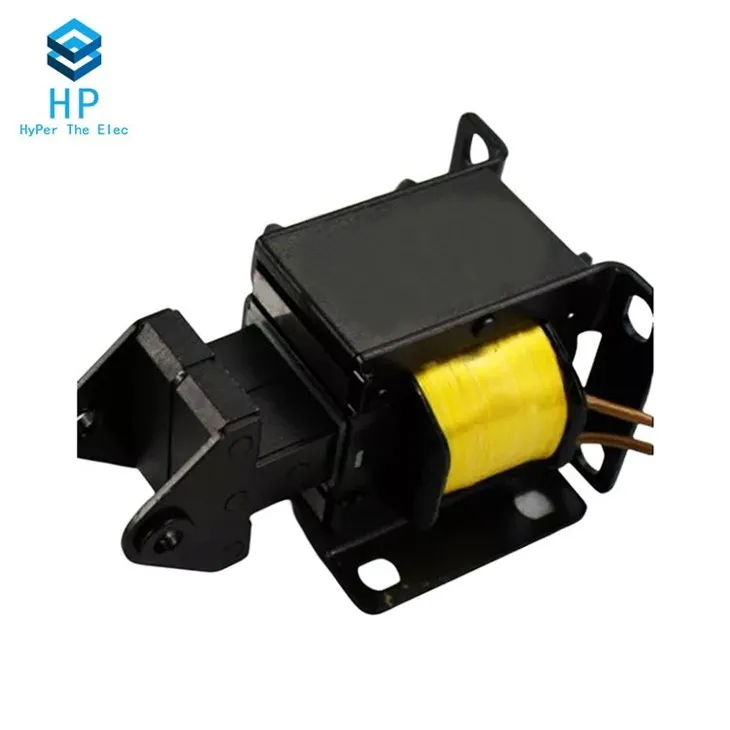

Kao dobavljačAC solenoidna zavojnica, Nudimo širok spektar solenoidnih zavojnica visoke kvalitete i možemo pružiti stručne savjete o optimizaciji hlađenja. Ako ste zainteresirani za naše proizvode ili vam trebaju dodatne informacije o rješenjima za hlađenje za vaše AC solenoidne zavojnice, slobodno nas kontaktirajte radi nabave i dubinskih rasprava.
Također opskrbljujemoDC solenoidna zavojnicaiZavojnicaProizvodi koji mogu udovoljiti različitim zahtjevima za aplikacijom.
Reference
- Grover, FW (1946). Proračuni induktivnosti: Radne formule i tablice. Dover publikacije.
- Chapman, SJ (2012). Osnove električnih strojeva. McGraw - Hill Education.
- Incropera, FP, & DeWitt, DP (2002). Osnove prijenosa topline i mase. John Wiley & Sons.
