Bok tamo! Kao dobavljač izlaznih reaktora, često me pitaju o klasi izolacije ovih važnih električnih komponenti. Dakle, zaronimo odmah i istražimo što zapravo znači klasa izolacije izlaznog reaktora.
Za početak, što je izlazni reaktor? Pa, anIzlazni reaktorje vrsta induktora koji se koristi u električnim sustavima, uglavnom u pogonima s promjenjivom frekvencijom (VFD). Pomaže uglađivanju valnih oblika struje i napona, smanjuje elektromagnetske smetnje (EMI) i štiti motor od skokova napona. Jednostavno rečeno, to je poput štita za vaš motor, osiguravajući da radi glatko i sigurno.
Sada, razgovarajmo o izolaciji. Izolacija u izlaznom reaktoru je jako važna. To je ono što održava struju teče tamo gdje bi trebala i sprječava njeno istjecanje i stvaranje problema. Izolacijska klasa izlaznog reaktora je ocjena koja vam govori koliko dobro izolacija može podnijeti toplinu. Vidite, kada je izlazni reaktor u upotrebi, on stvara toplinu zbog električne struje koja prolazi kroz njega. Ako izolacija ne može podnijeti toplinu, može se pokvariti, što može dovesti do raznih problema poput kratkih spojeva i kvara opreme.
Postoji nekoliko standardnih klasa izolacije, a svaka od njih ima određenu temperaturnu granicu. Najčešće klase izolacije za izlazne reaktore su klasa A, klasa E, klasa B, klasa F i klasa H.
Izolacija klase A ima maksimalno ograničenje temperature od 105°C. To je jedna od starijih klasa izolacije i ne koristi se toliko često u modernim izlaznim reaktorima. Materijali koji se koriste u izolaciji klase A obično su organski materijali poput pamuka, svile i papira koji su impregnirani lakom ili drugom izolacijskom smjesom.
Izolacija klase E može izdržati temperature do 120°C. Nudi bolju otpornost na toplinu od klase A i često se koristi u aplikacijama gdje je radna temperatura nešto viša. Materijali u izolaciji klase E korak su naprijed u odnosu na klasu A, s kombinacijom anorganskih i organskih materijala koji mogu izdržati povećanu toplinu.
Izolacija klase B ima maksimalnu temperaturu od 130°C. To je popularan izbor za mnoge aplikacije Output Reactor. Izolacijski materijali u klasi B obično su tinjac, staklena vlakna i azbest (iako je upotreba azbesta postupno ukinuta u mnogim regijama zbog zdravstvenih problema), zajedno s odgovarajućim vezivnim tvarima. Ova klasa pruža dobru ravnotežu između cijene i performansi, budući da može podnijeti umjereno visoke temperature, a da nije pretjerano skup.
Izolacija klase F može podnijeti temperature do 155°C. Koristi se u zahtjevnijim primjenama gdje će izlazni reaktor vjerojatno generirati značajnu količinu topline. Materijali korišteni u izolaciji klase F su visokokvalitetni anorganski materijali s posebnim vezivnim sredstvima koja mogu izdržati okolinu visoke temperature.
Izolacija klase H je teška. Ima maksimalno ograničenje temperature od 180°C. Ova se klasa koristi u ekstremnim primjenama gdje je izlazni reaktor dulje vrijeme izložen vrlo visokim temperaturama. Izolacijski materijali u klasi H često su izrađeni od silikonskih smola i drugih spojeva otpornih na visoke temperature.
Dakle, kako odabrati pravu klasu izolacije za svoj izlazni reaktor? Pa, ovisi o nekoliko čimbenika. Prvo morate uzeti u obzir radno okruženje. Ako će se reaktor koristiti u vrućoj klimi ili u području sa slabom ventilacijom, trebat će vam viša klasa izolacije. Na primjer, ako je temperatura okoline na mjestu gdje će se postaviti izlazni reaktor već visoka, recimo oko 40 - 50°C, trebat će vam klasa izolacije koja može podnijeti dodatnu toplinu koju stvara sam reaktor.
Drugi faktor je opterećenje izlaznog reaktora. Ako će reaktor dugo raditi pod velikim opterećenjem, proizvest će više topline. U ovom slučaju, viša klasa izolacije poput klase F ili klase H bila bi bolji izbor. S druge strane, ako je opterećenje relativno malo i radni uvjeti nisu preteški, niža klasa izolacije poput klase B mogla bi biti dovoljna.
Također je važno razmišljati o dugoročnoj pouzdanosti vašeg sustava. Odabir više klase izolacije od one koja vam je striktno potrebna može dodati dodatnu zaštitu i produžiti životni vijek vašeg izlaznog reaktora. To je kao da kupujete malo osiguranja za svoj električni sustav.
Dotaknimo se sada nekoliko srodnih tipova reaktora. postojeParalelni rezonantni reaktoriiSerija rezonantnih reaktora. Iako imaju različite funkcije u usporedbi s izlaznim reaktorima, također imaju zahtjeve za izolaciju.
Paralelni rezonantni reaktori koriste se u energetskim sustavima za poboljšanje faktora snage i smanjenje harmonijskog izobličenja. Oni rade stvaranjem paralelnog rezonantnog kruga s kapacitetom sustava. Baš kao i kod izlaznih reaktora, klasa izolacije paralelnog rezonantnog reaktora ključna je za njegov pravilan rad i dugovječnost.

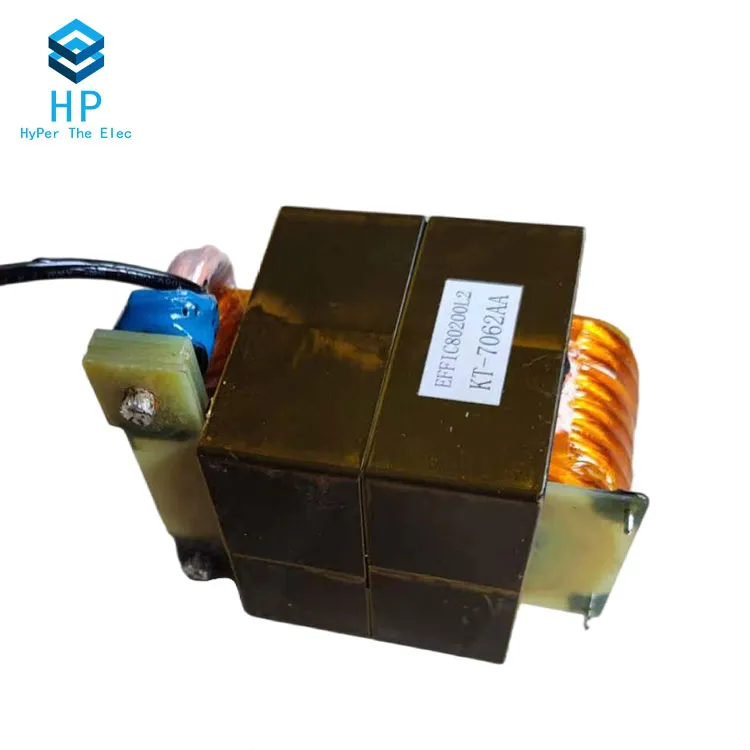

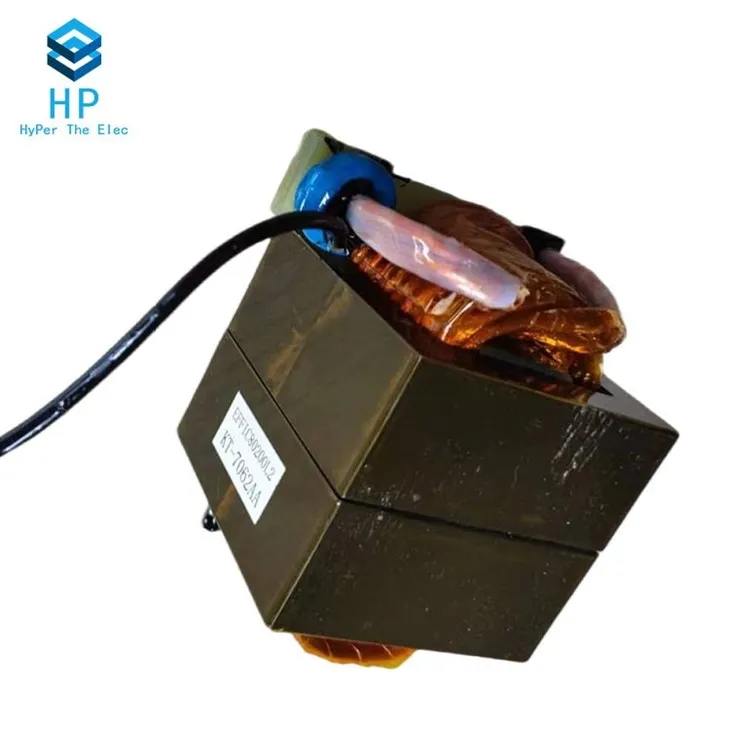

Serijski rezonantni reaktori, s druge strane, koriste se za ograničavanje struje kratkog spoja u elektroenergetskom sustavu. Spojeni su u seriju s opterećenjem. Klasu izolacije serijskog rezonantnog reaktora potrebno je pažljivo odabrati na temelju radnih uvjeta i očekivanog stvaranja topline.
Kao dobavljač izlaznih reaktora, iz prve ruke sam se uvjerio u važnost odabira prave klase izolacije. Nudimo širok raspon izlaznih reaktora s različitim klasama izolacije kako bismo zadovoljili različite potrebe naših kupaca. Bez obzira vodite li malu industrijsku operaciju ili veliku elektranu, možemo vam pomoći pronaći savršen izlazni reaktor s odgovarajućom klasom izolacije za vašu primjenu.
Ako ste na tržištu za izlazni reaktor ili imate bilo kakvih pitanja o klasama izolacije, ne ustručavajte se kontaktirati. Ovdje smo da vam pomognemo da napravite pravi izbor i osiguramo da vaš električni sustav radi glatko i učinkovito. Bilo da se radi o jednostavnom savjetovanju ili nabavi punog opsega, spremni smo vam pomoći.
Zaključno, klasa izolacije izlaznog reaktora kritičan je faktor koji se ne može zanemariti. To izravno utječe na performanse, pouzdanost i životni vijek reaktora. Razumijevanjem različitih klasa izolacije i kako odabrati onu pravu za svoju specifičnu primjenu, možete donijeti informiranu odluku i izvući maksimum iz svog izlaznog reaktora.
Reference
- Elektrotehnički priručnik, razna izdanja
- Standardi i smjernice relevantnih organizacija za elektroindustriju
