Bok tamo! Kao dobavljača energetskih transformatora, često me pitaju o porastu temperature ovih ključnih električnih uređaja. Dakle, zaronimo odmah u to što je porast temperature energetskog transformatora.
Prvo, što je točno porast temperature u energetskom transformatoru? Pa, to je povećanje temperature transformatora iznad temperature okoline. Vidite, kada energetski transformator radi, on stvara toplinu. Ta toplina dolazi iz nekoliko glavnih izvora. Jedan su gubici u jezgri, koji su posljedica izmjeničnog magnetskog polja u jezgri transformatora. Ti se gubici sastoje od gubitaka zbog histereze i gubitaka na vrtložne struje. Gubici zbog histereze nastaju jer se magnetske domene u materijalu jezgre nastavljaju ponovno usklađivati kako se magnetsko polje izmjenjuje. Gubici vrtložne struje, s druge strane, uzrokovani su induciranim strujama u samoj jezgri.
Drugi glavni izvor topline su gubici bakra. Ovi se gubici događaju u namotima transformatora. Kada struja teče kroz namote, postoji otpor u bakrenoj žici. Prema Jouleovom zakonu (P = I²R), ovaj otpor uzrokuje rasipanje snage kao topline. Što veća struja teče kroz namote i što je veći otpor žice, veći su gubici bakra i stvara se više topline.
Sada, zašto je porast temperature važan? Pa, pretjerano povećanje temperature može imati ozbiljne posljedice. Za početak, to može smanjiti životni vijek transformatora. Izolacijski materijali korišteni u transformatoru, poput papira i ulja, brže se razgrađuju na višim temperaturama. Ova degradacija može dovesti do propadanja izolacije, što može uzrokovati kratke spojeve i na kraju dovesti do kvara transformatora. Također može utjecati na učinkovitost transformatora. Kako temperatura raste, otpor bakrenih namota raste, što zauzvrat povećava gubitke bakra. To znači da se više energije gubi kao toplina, a transformator postaje manje učinkovit u prijenosu električne energije.
Dakle, kako mjerimo porast temperature energetskog transformatora? Postoji nekoliko različitih metoda. Jedan od uobičajenih načina je korištenje termoparova ili otpornih detektora temperature (RTD). Ti se senzori mogu postaviti na različita mjesta unutar transformatora, poput namota ili u ulju, za mjerenje temperature. Usporedbom izmjerene temperature s temperaturom okoline možemo odrediti porast temperature.
Druga metoda je korištenje termovizijske kamere. Ova kamera može detektirati infracrveno zračenje koje emitira transformator, a koje je povezano s njegovom temperaturom. Može pružiti vizualnu sliku raspodjele temperature po površini transformatora, omogućujući nam da identificiramo vruće točke koje bi mogle ukazivati na problem.
Kao dobavljač energetskih transformatora, vrlo ozbiljno shvaćamo porast temperature. Naše transformatore projektiramo tako da imaju razuman porast temperature u normalnim radnim uvjetima. Koristimo visokokvalitetne materijale, nprTransformator od silikonskog čeličnog lima, koji imaju male gubitke u jezgri. Za namote koristimo debelu bakrenu žicu kako bismo smanjili otpor, a time i gubitke u bakru.
Veliku pozornost posvećujemo i sustavu hlađenja transformatora. Postoje različite vrste metoda hlađenja, kao što su prirodno hlađenje zrakom, prisilno hlađenje zrakom i hlađenje uljem. Prirodno hlađenje zrakom je najjednostavniji način, gdje se toplina raspršuje u okolni zrak konvekcijom. Prisilno hlađenje zrakom koristi ventilatore za puhanje zraka preko transformatora, povećavajući brzinu prijenosa topline. Hlađenje uljem često se koristi u većim transformatorima. Ulje djeluje kao rashladno sredstvo, apsorbira toplinu iz namota i jezgre, a zatim je prenosi u radijator, gdje se raspršuje u zrak.
Razgovarajmo malo o različitim vrstama energetskih transformatora i o tome kako njihove karakteristike porasta temperature mogu varirati. Na primjer,Energetski frekvencijski transformatornaširoko se koristi u sustavima distribucije električne energije. Ovi transformatori obično rade pri relativno stabilnom opterećenju, ali ipak moraju biti dizajnirani da podnose normalne poraste temperature. Budući da su često u neprekidnom radu, svaka neučinkovitost zbog porasta temperature može rezultirati značajnim gubicima energije tijekom vremena.

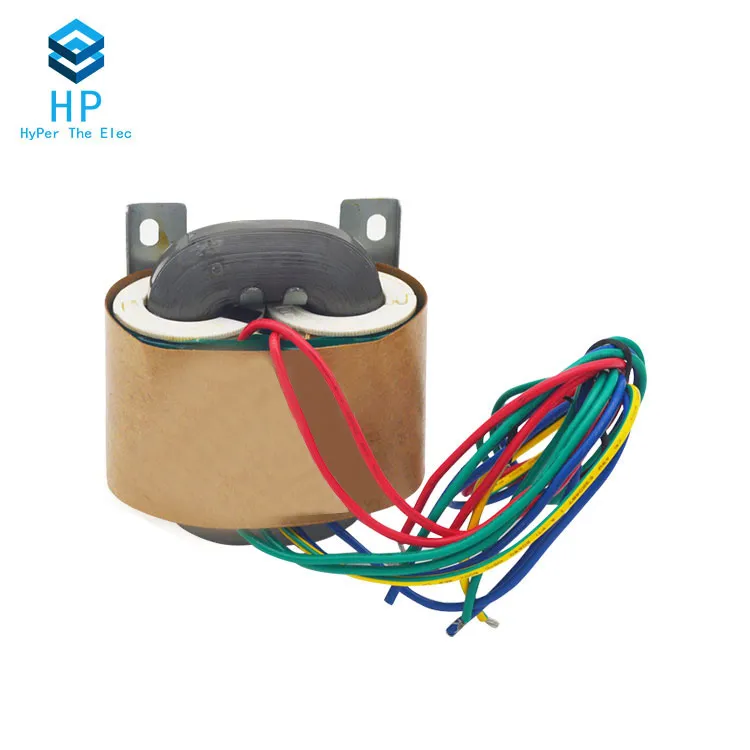

Zatim tu jeR - transformator tipa. Ovi transformatori imaju jedinstveni dizajn koji može ponuditi neke prednosti u pogledu porasta temperature. Njihov toroidni oblik i način na koji su namotani mogu rezultirati manjim induktivitetom curenja i boljim magnetskim spajanjem. To može dovesti do nižih gubitaka u jezgri i bakru, a time i do potencijalno nižeg porasta temperature u usporedbi s nekim drugim vrstama transformatora.
Kako bismo osigurali da naši transformatori zadovoljavaju potrebne standarde porasta temperature, provodimo rigorozna ispitivanja. Transformatore testiramo pod različitim uvjetima opterećenja i temperaturama okoline kako bismo simulirali radne scenarije u stvarnom svijetu. Također pratimo porast temperature tijekom vremena kako bismo bili sigurni da nema neočekivanih povećanja.
Zaključno, porast temperature energetskog transformatora kritičan je čimbenik koji utječe na njegovu učinkovitost, učinkovitost i vijek trajanja. Kao dobavljač energetskih transformatora, predani smo pružanju visokokvalitetnih transformatora koji imaju razumne karakteristike porasta temperature. Trebate li aTransformator od silikonskog čeličnog lima, aEnergetski frekvencijski transformator, ili anR - transformator tipa, mi vas pokrivamo.
Ako ste na tržištu za energetski transformator, potičem vas da nam se obratite. Možemo vam pomoći odabrati pravi transformator za vaše specifične potrebe i osigurati da radi unutar optimalnog temperaturnog raspona. Razgovarajmo o vašim zahtjevima i vidimo kako možemo raditi zajedno kako bismo zadovoljili vaše potrebe za transformacijom moći.
Reference:
- Sustavi električne energije Turana Gonena
- Analiza i dizajn elektroenergetskog sustava J. Duncan Glover, Mulukutla S. Sarma i Thomas J. Overbye
