Uvod
Smoothing reactor je uređaj ili strujni krug koji može obraditi signale, spojiti u seriju s kondenzatorom filtera, ugoditi se na određenu rezonantnu frekvenciju i apsorbirati harmonijsku struju odgovarajuće frekvencije u električnoj mreži. U niskonaponskoj elektroenergetskoj mreži postoji veliki broj izvora harmonika kao što su ispravljači, pretvarači i uređaji za pretvorbu frekvencije, a harmonici visokog reda koje stvaraju ozbiljno će ugroziti siguran rad glavnog transformatora i druge električne opreme u sustav. Nakon što su filter reaktor i kondenzator spojeni u seriju, ne samo da mogu učinkovito apsorbirati harmonike električne mreže, već i poboljšati faktor snage sustava, što igra veću ulogu u sigurnom radu sustava.
Pojedinosti o proizvodu
Izvornik: Wuxi, Jiangsu, Kina
Certifikacijska jedinica: ISO9001, CE, ISO14001, OHSAS18001 itd.
Cijena: po dogovoru
Uvjeti plaćanja: TT, LC
Rok isporuke: po dogovoru
Pakiranje: Izvozno standardno
Tržišta: Bliski istok/Afrika, Azija, Južna Amerika, Europa/Sjeverna Amerika
Jamstvo: 1 godina
Minimalna količina za narudžbu: 1 set
Opseg primjene
Smoothing reaktor se naširoko koristi u visokonaponskim i niskonaponskim filterskim ormarićima i filterskim kondenzatorima u seriji.
Projekt prijenosa električne energije
Značajke proizvoda
Strukturne značajke

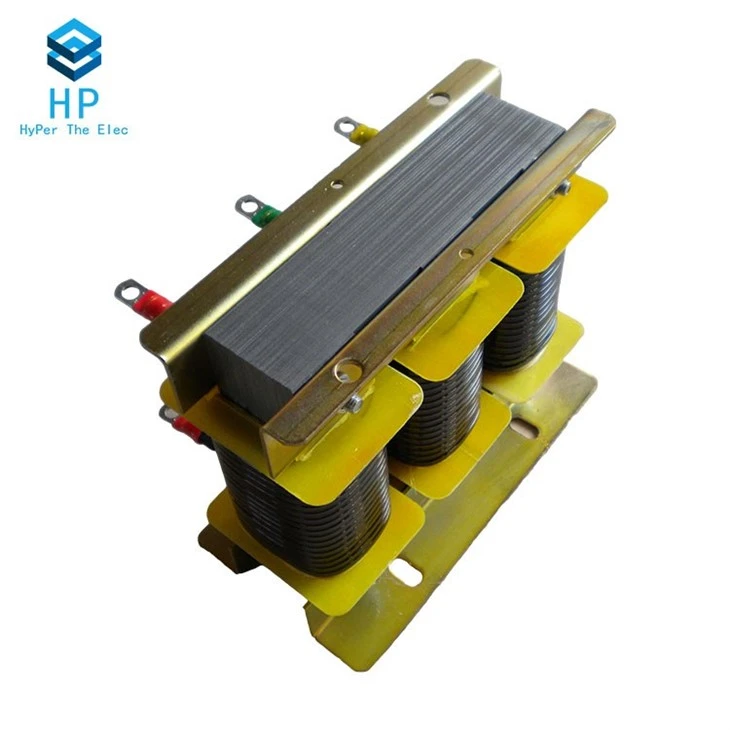

1. Reaktor je podijeljen na trofazni i jednofazni, od kojih su oba suha jezgra.
2. Željezna jezgra koristi hladno valjani orijentirani silikonski čelični lim s niskim gubicima, jezgreni stup je podijeljen na jednake male dijelove višestrukim zračnim rasporima, a zračni raspor je razmaknut pločom od epoksi laminirane staklene tkanine, a reaktancijski zračni raspor ne mijenja se tijekom rada.
3. Zavojnica je izrađena od emajlirane ravne bakrene žice klase H ili C, koja je čvrsto raspoređena i ujednačena, a izgled ne prekriva izolacijski sloj, što ima bolju estetiku i dobre performanse odvođenja topline.
4. Nakon što su zavojnica i jezgra reaktora sastavljeni u jedno, nakon prethodnog pečenja→ boja za vakuumsku impregnaciju → vruće pečenje tijekom ovog procesa, korištenjem boje za impregniranje razreda H, tako da zavojnica i željezna jezgra reaktora budu čvrsto spojeni , ne samo da smanjuju buku tijekom rada, već imaju i visoku razinu otpornosti na toplinu, reaktor također može bešumno raditi na visokoj temperaturi.
5. Pričvršćivači stupca jezgre reaktora izrađeni su od nemagnetskih materijala, a reaktor ima faktor visoke kvalitete i niske temperature, te ima bolji učinak filtriranja.
6. Izloženi dijelovi se tretiraju, a izlazni terminal koristi terminal hladno prešane bakrene cijevi.
7. U usporedbi sa sličnim proizvodima, reaktor ima prednosti male veličine, male težine i lijepog izgleda.
Parametri izvedbe:
1. Može se koristiti za sustave od 400V i 660V.
2. Vrste reaktancije: 1%, 6%, 12%
3. Nazivna razina izolacije je 3kV/min.
4. Granica porasta temperature svakog dijela reaktora: željezna jezgra ne prelazi 85K, a porast temperature električne zavojnice ne prelazi 95K.
5. Buka reaktora nije veća od 45dB
6. Reaktor može raditi dugo vremena pod frekvencijom napajanja plus harmonička struja koja nije veća od 1,35 puta nazivne struje.
7. Linearnost vrijednosti reaktancije: omjer vrijednosti reaktancije ispod 1,8 puta nazivne struje i vrijednosti reaktancije pod nazivnom strujom nije manji od 0.95.
8. Razlika između vrijednosti reaktivnosti bilo koje dvije faze trofaznog reaktora nije veća od ±3%.
9. Otpornost na temperaturu stupnja H (180 stupnjeva) ili više.
